側振式直線篩

側振式直線振動篩介紹

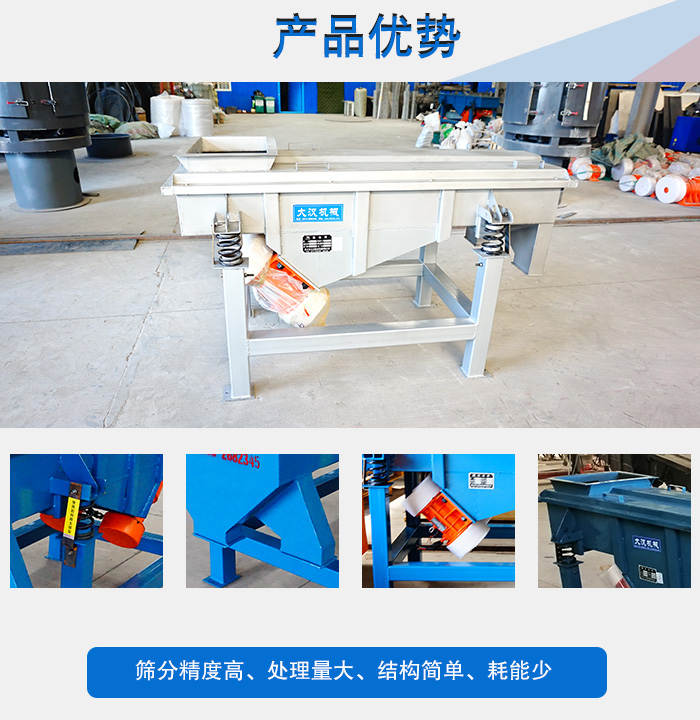

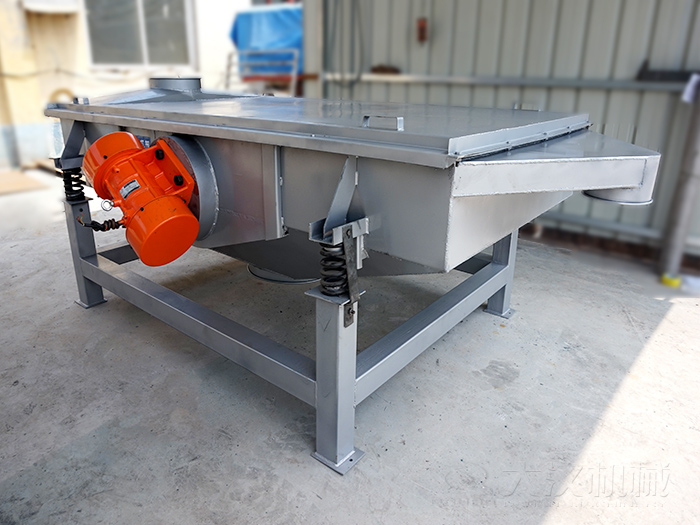

該機為DZSF-520-2P型直線振動篩，兩層三個出料口，整機為碳鋼材質，振動電機安裝在箱體兩側，可有效降低直線振動篩的高度，方便投料。該機無上蓋，方便觀察物料篩分效果。

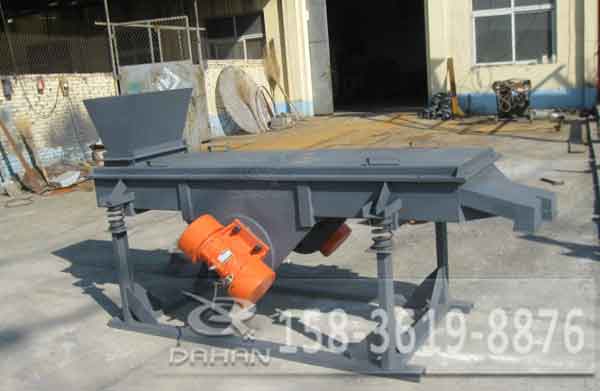

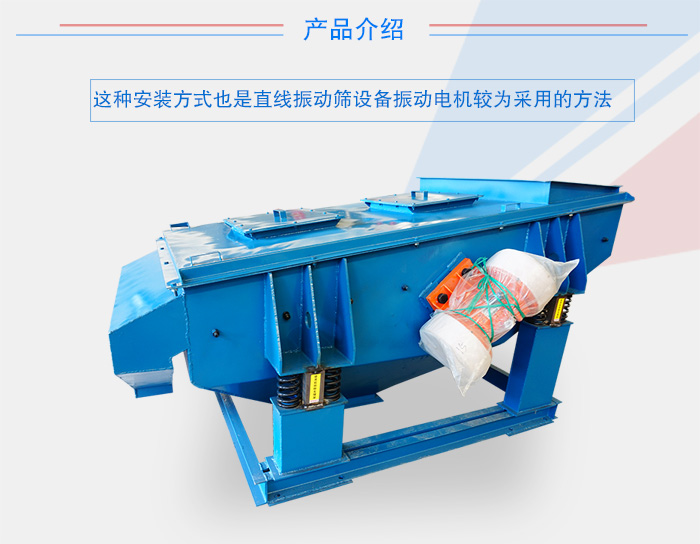

側振式直線振動篩也叫側掛式直線篩，振動電機安裝在箱體兩側，這種安裝方式也是直線振動篩設備振動電機較為采用的方法。通常在客戶對設備的整體高度有限制，但又對設備的寬度沒有限制的情況下使用。

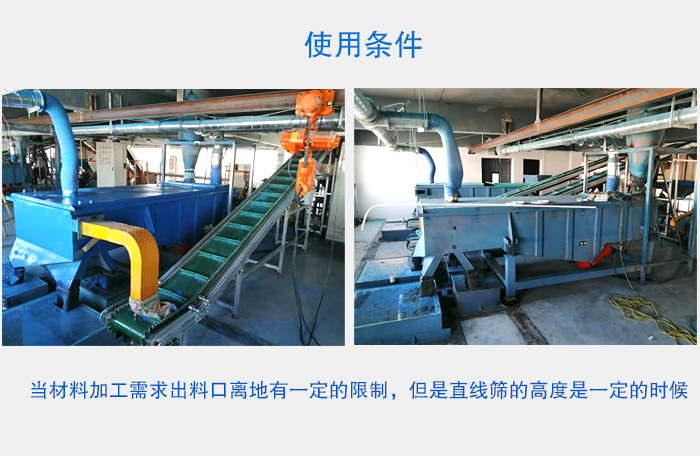

520型側振式直線振動篩使用條件：

側掛式振動電機兩側安裝降低了直線篩的高度。當材料加工需求出料口離地有一定的限制，但是直線篩的高度是一定的時候?？梢圆扇∵@種安裝方式。

520型側振式直線振動篩工作特點：

①篩分精度可達400目，篩分效率在96%以上；

②雙電機驅動，臺時產量可達20噸；

③全密封結構，粉塵不飛揚，篩分環境好；

④可根據用戶要求設計。

520型側掛式直線振動篩主要適用行業：

該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

520型側掛式直線振動篩工作原理：

520側掛式直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。給料粒度不大于10mm。

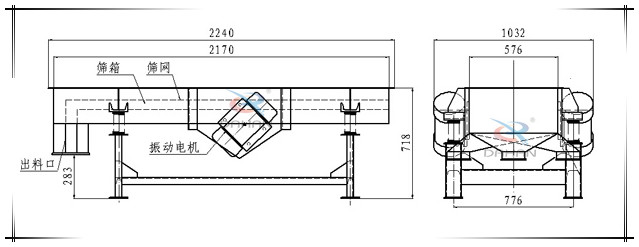

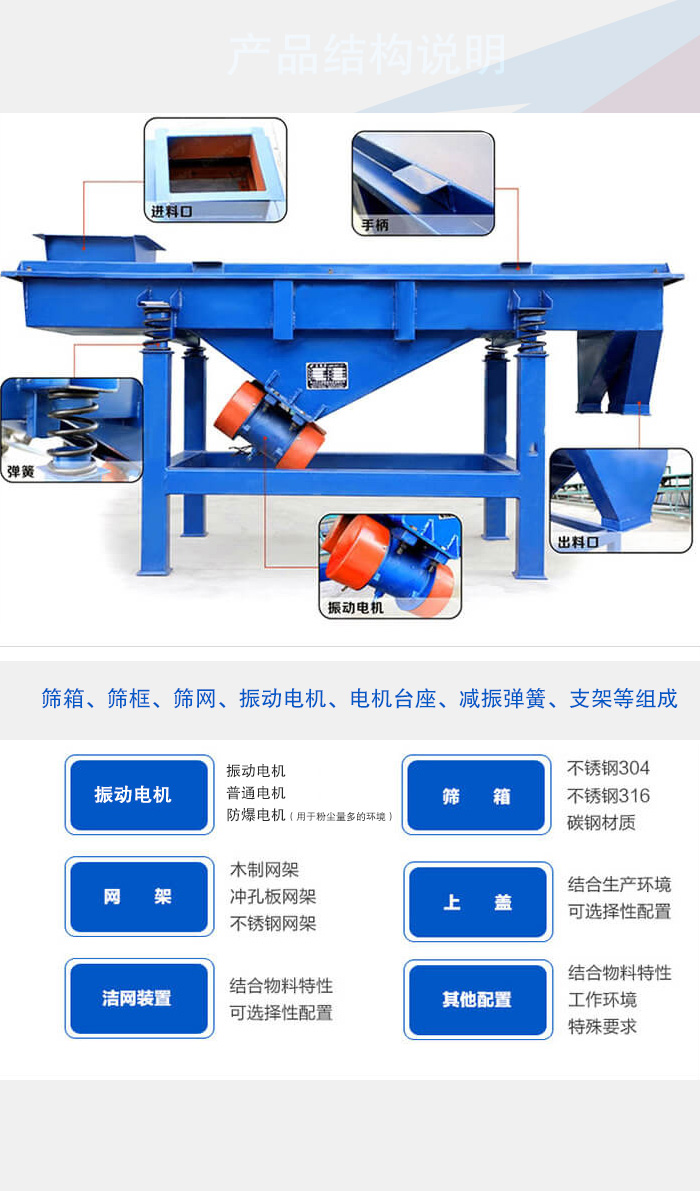

520型側掛式直線振動篩結構圖

520型側掛式直線振動篩型號說明：

D----------------------------------振動電機(振動源)

　Z----------------------------------直線(運轉軌跡)

SF----------------------------------篩分機

520----------------------------------篩面尺寸（500mm寬x2000mm長)

2-------------------------------------兩層(兩層篩網三個出料口)

S（P）-----------------------------------鋼板材質【S代表不銹鋼，P代表普碳鋼】

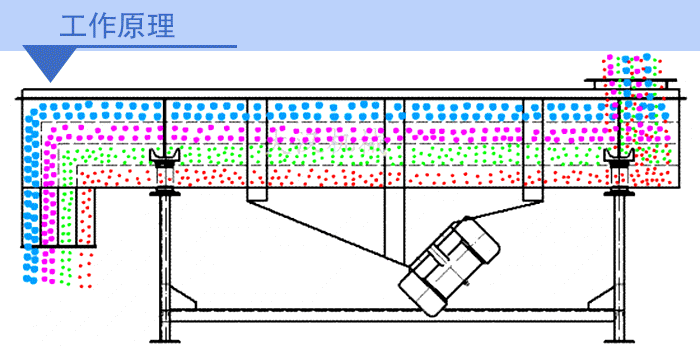

520型側掛式直線振動篩篩分原理：

物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒。

520直線振動篩結構說明

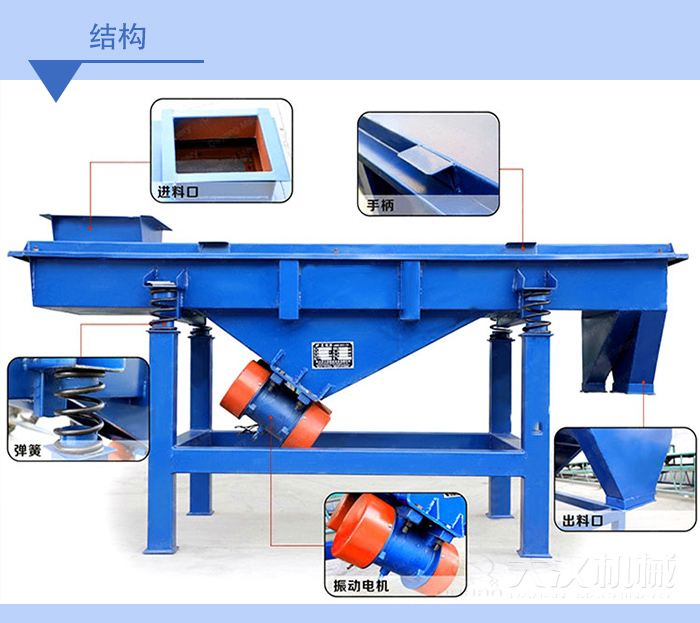

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
